JMS581

JMS581

  • USB 3.2 Gen 2 至 PCIe Gen3 x2 , SATA 6Gb/s 及 SD7.1
  • 支援multi-LUN功能
  • 支援離線檔案拷貝和CLONE

總覽

JMS581是一款嵌入式USB3.2 Gen2 轉 SATA 6Gb/s、PCIe Gen3 x2和SD7.1的多媒體單晶片解決方案。上行埠提供USB 10Gbps的資料傳輸速度。下行埠可以連接SATA、PCIe NVMe和SD7.1協議的存儲裝置,如硬碟、固態硬碟、CFast、CFexpress、SD7.1和舊有的SD存儲卡。 同時,JMS581支援多工讀寫和離線檔案備份功能,可以通過在這些介面之間備份檔案可進一步增強使用者體驗,不需要通過主機電腦/筆記型電腦也能操作備份。透過簡化資料備份的過程,用戶可以節省更多時間用以創作。



主要特點

  • 符合USB Mass Storage Class, BOT傳輸規範(1.0版)
  • 符合UASP協議規範(修訂版4)
  • 整合USB Type-C multiplexer和配置通道(CC)邏輯
  • 支援對PCIe執行TRIM指令
  • 支援對SATA執行TRIM指令
  • 支援NCQ (原生命令佇列)

原理圖

581 offline block diagram
581
JMS581LT

JMS581LT

  • USB 3.2 Gen 2 至 PCIe Gen3 x2 , SATA 6Gbps 及 SD7.1
  • 支援multi-LUN
  • 支援對PCIe及SATA執行TRIM指令

總覽

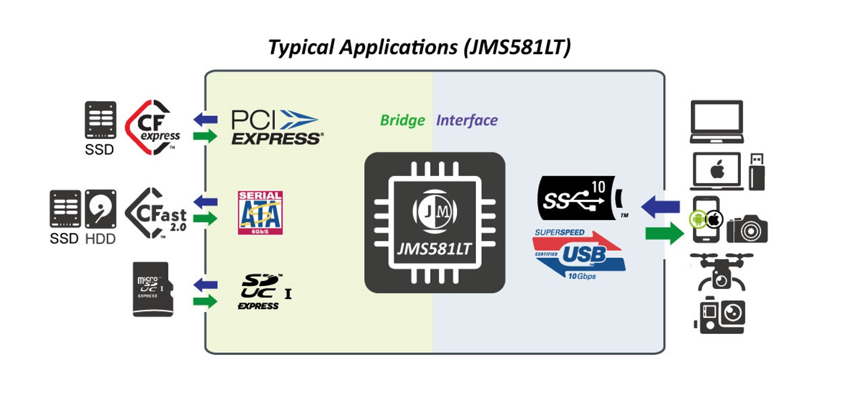

JMS581LT是一款嵌入式USB 3.2 Gen 2轉SATA 6Gbps、PCIe Gen3x2和SD7.1的單晶片解決方案。上行埠提供USB介面,資料傳輸速度可達10Gbps。下行埠可以連接SATA、PCIe NVMe和SD7.1協議的存儲裝置,如硬碟驅動器、固態硬碟驅動器、CFast、CFexpress、SD7.1s和向後相容舊有的SD存儲卡。可作為多功能讀卡器或擴展塢的完美解決方案。



主要特點

  • 符合USB大型存放區類,大容量傳輸規範(1.0版)
  • 符合USB附加SCSI協議(UASP)規範(修訂版4)
  • 整合USB Type-C multiplexer和配置通道(CC)邏輯
  • 支援對PCIe執行TRIM指令
  • 支援對SATA執行TRIM指令
  • 支援NCQ (原生命令佇列)

原理圖

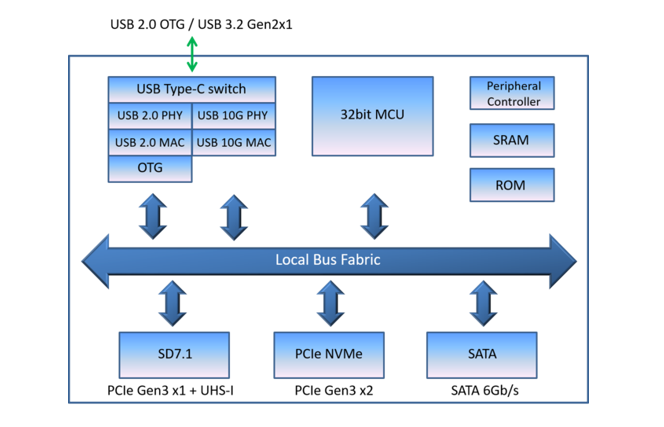

JMS581LT block diagram
LT
JMS581D

JMS581D

  • USB 3.2 Gen 2 至 PCIe Gen3x2 及 SATA 6Gb/s
  • 支援PCIe和SATA的同步及單獨各自運行
  • 支援PCIe和SATA的TRIM指令

總覽

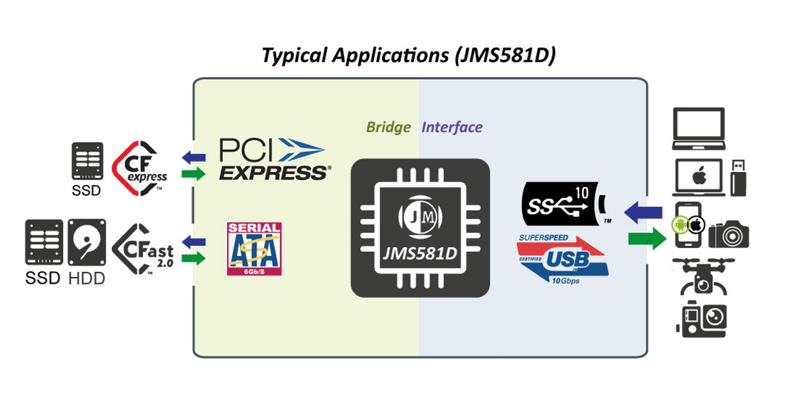

JMS581D是一個系統晶片解決方案,能支援USB 3.2 Gen 2 轉 SATA 6Gb/s和 PCIe NVMe Gen 3x2雙協定傳輸介面。上行埠提供USB介面,資料速度可達10Gbps。同時,晶片內部的特殊設計能讓NVMe與SATA兩個介面單獨或同時運行,下行埠可支援雙協定同時讀寫,並支援SATA及NVMe存儲裝置,如HDD、SSD、CFast、CFexpress存儲卡。



主要特點

  • 符合USB 3.2第1代和第2代規範
  • 符合USB Mass Storage Class,BOT規範(1.0版)
  • 符合UASP規範(修訂版4)
  • 整合USB Type-C多工器和配置通道(CC)邏輯
  • 支援對PCIe執行TRIM指令
  • 支援對SATA執行TRIM指令
  • 支援NCQ (原生指令佇列)

原理圖

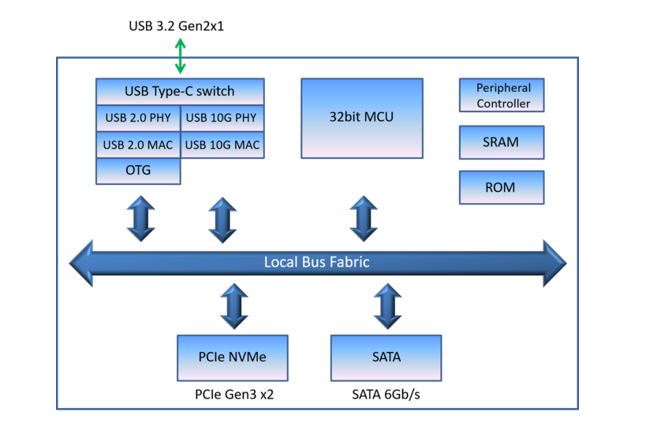

581D block diagram
D
