JMS581SD

JMS581SD

  • USB 3.2 Gen 2 至 SD7.1/8.0
  • 支持PCIe Gen3 以及NVMe 1.3协议
  • 支持SDUC规范

总览

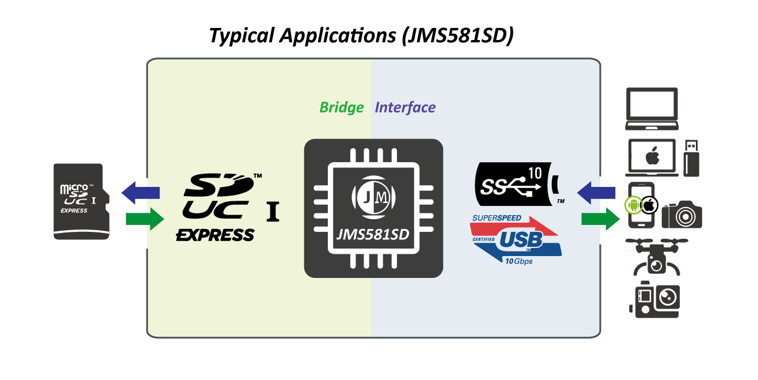

JMS581SD是一款结合USB 3.2 Gen 2 到SD7.1/8.0接口的系统级芯片。它的上游端口提供了一个USB 3.2接口,数据速度可以达到10Gbps。同时,其下游端口可连接UHS-I和SD8.0存储卡,最高可达到1969MB/s的理论数据传输速率; 还可以向后兼容旧有的SD卡规范。此外,JMS581SD能够满足最新的SDUC卡规范,提供高达128TB的理论容量。



主要特点

  • 符合USB 3.2第1代和第2代规范,
  • 符合USB大容量存储类(USB Mass Storage Class)以及BOT规范(修订1.0)
  • 符合USB附加SCSI协议(UASP)规范(修订4)
  • 集成USB Type-C多路复用器和配置通道(CC)逻辑
  • 支持SD3.01 UHS-I
  • 支持SD8.0 (PCIe Gen3x2及NVMe 1.3协议)

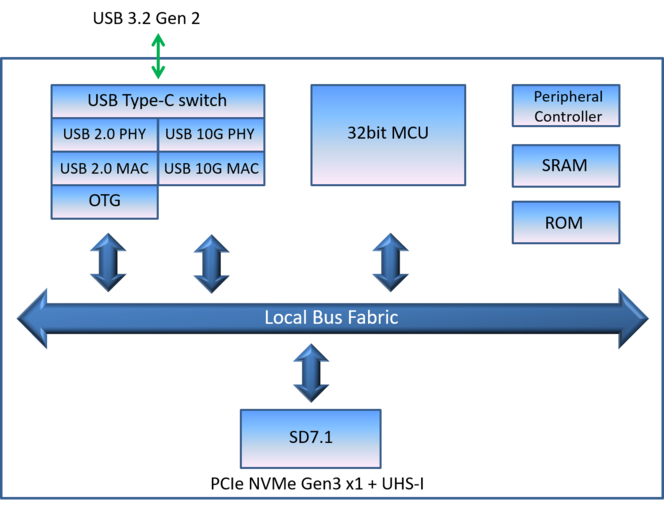

方框图

Block Diagram
SD
